[Arduino] 스위치 모듈이란?

대표적인 입력 신호인 스위치 모듈은 보통 네 개의 핀으로 구성되어 있다.

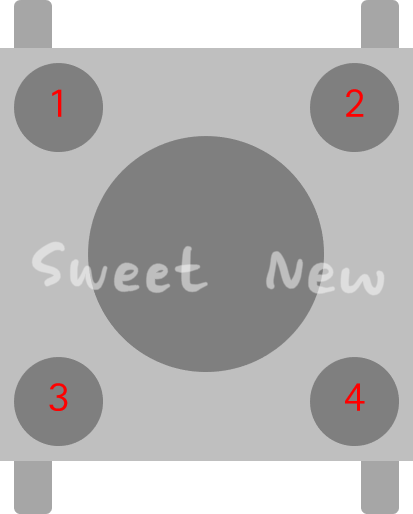

▲ 스위치 모듈



네 개의 핀으로 구성된 스위치 모듈은 1과 3, 2와 4핀이 서로 연결되어 있다. 평소에는 두 개의 그룹(1과 3, 2와 4)으로 나누어져 있으나, 스위치를 누르게 되면 네 개의 핀이 모두 연결되면서 전류가 흐르게 된다.

(보통 간단한 회로를 구성할 때는 1과 2, 2개의 핀을 이용해서 회로를 구성해도 된다.)





스위치 회로를 설계하다 보면, 스위치를 누르지 않았는데도 전류값이 읽히는 경우가 있다. 이런 현상을 플로팅 현상이라고 하는데, 스위치를 누르지 않아 핀들이 연결되지 않았음에도 잔류 전류로 인해 전류가 흐르는지 흐르지 않는지 알 수 없는 상태가 된다. 또한 플로팅 현상이 발생하면 원하지 않는 결괏값을 도출할 수 있기 때문에, 이런 현상을 잡아주는 풀업 또는 풀다운 저항을 연결해 주어야 한다.
